東京モノレールの駅務機器(券売機・改札機・精算機・チャージ機ほか)・きっぷ

機種一覧

自動券売機

EV20	EM20
EV4

チャージ専用機

EV22
JR東日本の駅に設置されている機器だが、外観は同じである

のりこし精算機

EX10

自動改札機

EG20

EG2

ページトップに戻る

自動券売機

EV20、EM20(外観はオムロンV8(3S2VUシリーズ)風)

EV20

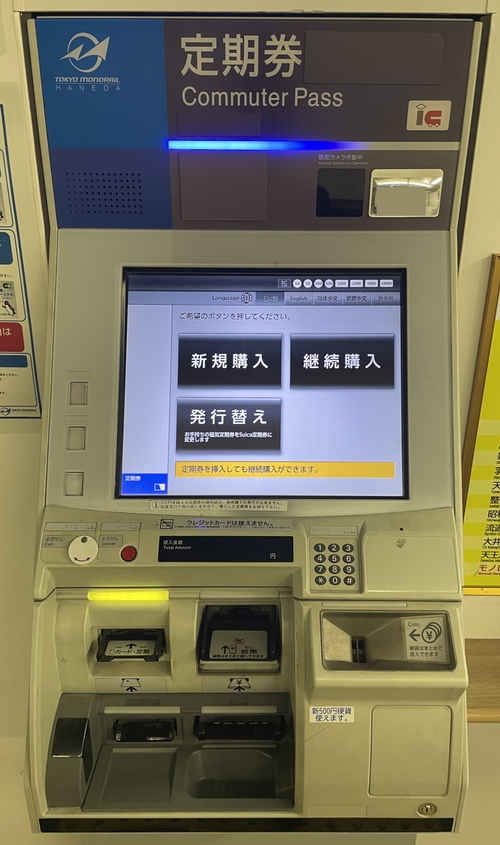

EM20

JREM製のEV20、EM20(多機能券売機)です。
EM20は定期券販売専用機として稼働しています。
外観はオムロン製の券売機V8が元になっています。
オムロン製の制御部、カード部、紙幣部に日本信号製の発券部、高見沢サイパネティックス製の硬貨部を搭載しています。
硬貨を一括で投入できます(1回で6枚まで)。
領収書も発行できます。

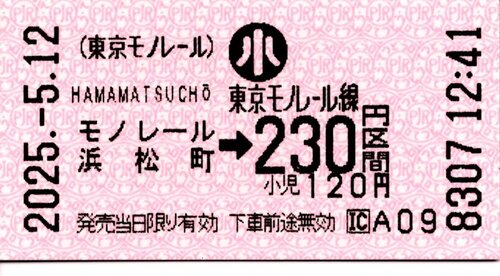

この券売機で発券した入場券や乗車券、領収書、ICカードの履歴印字です。

入場券	乗車券	連絡乗車券

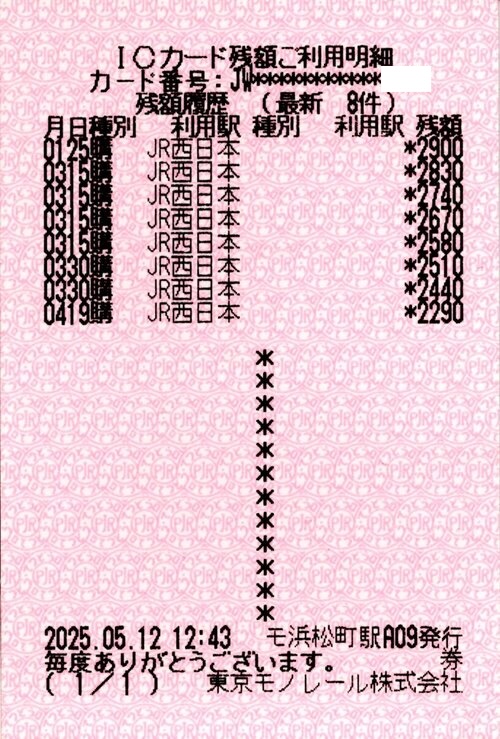

乗車券購入の領収書	チャージの領収書	ICカードの履歴印字(20件)

EV4(外観はオムロンV7風)

EV4

JREM製のEV4、EM10(多機能券売機)です。
7年前ぐらいまではこの券売機が多く設置されていました2019年11月現在、まだ現存しています。
外観はオムロン製の券売機V7が元になっているようです。
日本信号製の制御部にオムロン製の紙幣・カード部、神鋼電機(現：シンフォニアテクノロジー)製の発券部、高見沢製の硬貨部を搭載しています。
硬貨を一括で投入できます(1回で6枚まで)。

この券売機で発券した入場券や乗車券、領収書、ICカードの履歴印字です。

入場券	乗車券	連絡乗車券
乗車券購入の領収書	チャージの領収書
ICカードの履歴印字(100件)

ページトップに戻る

チャージ専用機(外観はオムロンV8(3S2VUシリーズ)風)

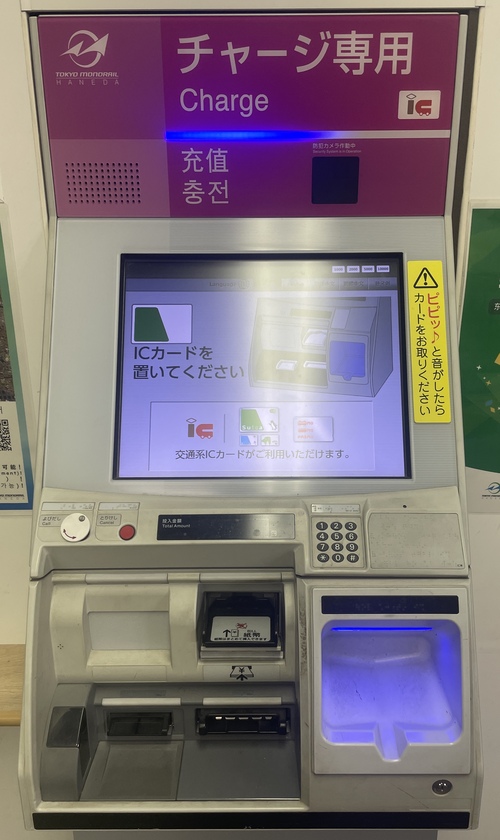

EV22
JR東日本の駅に設置されている機器だが、外観は同じである

JREM製のEV22です。
トレイはSuicaを置く形となっているのでパスケースから取り出すことなくチャージができます。

このチャージ専用機で発券したチャージ領収書やICカードの履歴印字です。

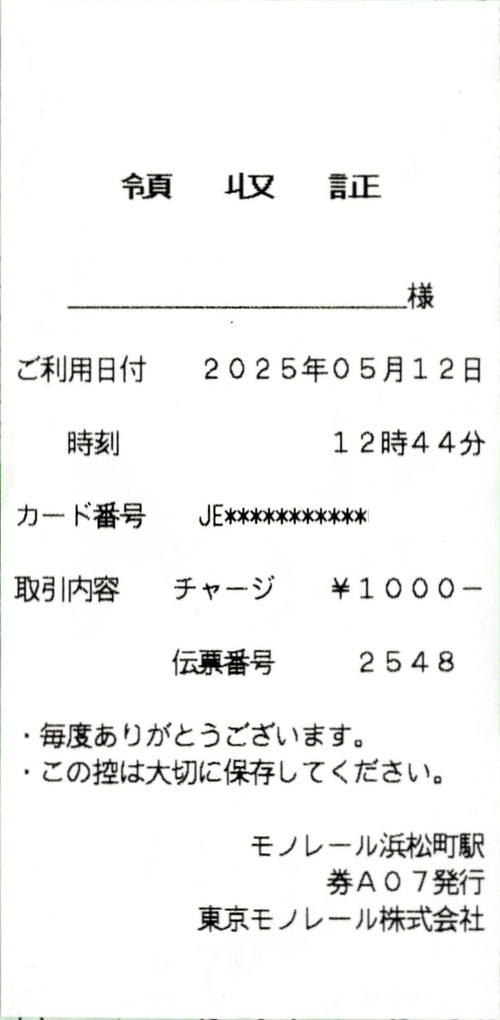

チャージの領収書

ICカードの履歴印字(20件)

ページトップに戻る

のりこし精算機

EX10(外観はオムロンV7風)

EX10

JREM製のEX10です。

この精算機で発券したチャージ領収書です。

チャージの領収書

ページトップに戻る

自動改札機

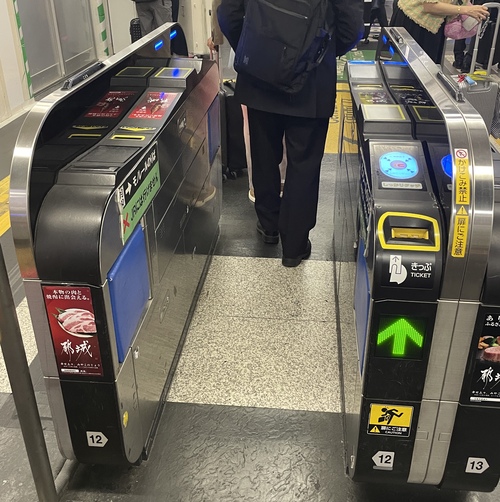

EG20

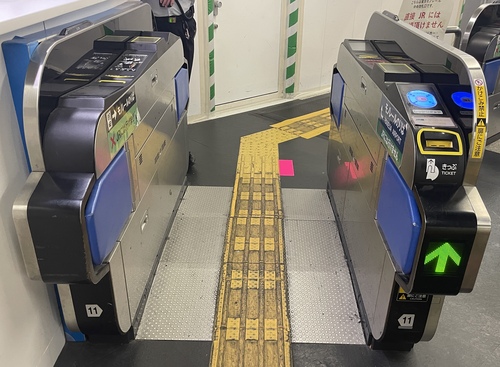

EG20(幅広型)

EG20

JREM製のEG20です。
東芝EG-5000ベースのソフト(羽田空港第3ターミナル駅でエラー画面を確認済み)、オムロンPG-Rの搬送部、日本信号OEMの筐体(ランプがGX-8と同等)を集めて大宮車両センター内で組み立てているようです。
品番に「EG」が与えられているのはソフトが東芝EG-5000のカスタマイズ版ということからだそうです。

EG2

EG2

JREM製のEG2です。
購入元がソフトは東芝で搬送部はオムロン、筐体は日本信号となっています。
