JR東日本の駅務機器(券売機・改札機・精算機・チャージ機ほか)・きっぷ

指定席券売機

自動券売機(近距離用)

Suicaグリーン券売機

Welcome Suica専用発売機

チャージ専用機

ライナー券用自動券売機

のりこし精算機

自動改札機

チャージ機(東海道新幹線改札内に設置)

【おまけ】ICカードの窓口での履歴印字

機種一覧

指定席券売機(新幹線・特急など)

MV50

MV50C(クレジットカード専用機)

MV60(クレジットカード専用機)

自動券売機(近距離用)

EV20	EM20
EV4	EM10

Welcome Suica専用発売機

EWV20

Suicaグリーン券売機

EVG21

チャージ専用機

EV22

ライナー券用自動券売機

のりこし精算機

EX20

EX10

自動改札機

EG30

EG40

EG20

ページトップに戻る

指定席券売機(新幹線・特急など)

指定席券売機(MV50、MV50C、MV60)

MV50

MV50C(クレジットカード専用機)

MV60(クレジットカード専用機)

指定席券売機です。
乗車券のほかにも特急券、お得なきっぷ、定期券などの発売にも対応しています。
MV50は防犯性がさらに向上され、上の発売中の券種案内が液晶画面となっており、操作中は減光されます。
また、操作面では画面のレスポンスが速くなっており、画面インターフェイスがさらに見やすくなりました。
MV50CやMV60はクレジットカード、Suicaなどの全国相互利用カードのみ利用可能で現金を投入する部分がないのが特徴です。

この券売機で発券した入場券や乗車券、領収書です。

乗車券	入場券	領収書
クレジットカード利用票

ページトップに戻る

自動券売機(近距離用)

EV20、EM20(外観はオムロンV8(3S2VUシリーズ)風)

EV20

EM20

JR東日本の在来線で設置されている最も一般的な券売機となっています。
JREM製のEV20、EM20(多機能券売機)です。
外観はオムロン製の券売機V8が元になっています。
オムロン製の制御部、カード部、紙幣部に日本信号製の発券部、高見沢サイパネティックス製の硬貨部を搭載しています。
硬貨を一括で投入できます(1回で6枚まで)。
領収書も発行できます。

社線管理駅のEV20

社線管理駅のEV20
分倍河原駅にて

全国相互利用ICマークがシールで隠されていて、使えるICカードに縛りがあります。

この券売機で発券した入場券や乗車券、領収書、ICカードの履歴印字です。

入場券	乗車券	連絡乗車券(京王)
乗車券購入の領収書
Suica新規購入の領収書	チャージの領収書	レファレンスペーパー

ICカードの履歴印字(20件)

ICカードの履歴印字(100件)

ICカードの履歴印字(50件)

EV4、EM10(外観はオムロンV7風)

EV4

EM10

JREM製のEV4、EM10(多機能券売機)です。
7年前ぐらいまではこの券売機が多く設置されていましたが2018年末現在、まだ現存しています。
外観はオムロン製の券売機V7が元になっているようです。
オムロン製の制御部、カード部、紙幣部に日本信号製の発券部、高見沢サイパネティックス製の硬貨部を搭載しています。
硬貨を一括で投入できます(1回で6枚まで)。

この券売機で発券した入場券や乗車券、領収書、ICカードの履歴印字です。

入場券	乗車券
乗車券購入の領収書	チャージの領収書

ICカードの履歴印字(100件)

ページトップに戻る

Welcome Suica専用発売機

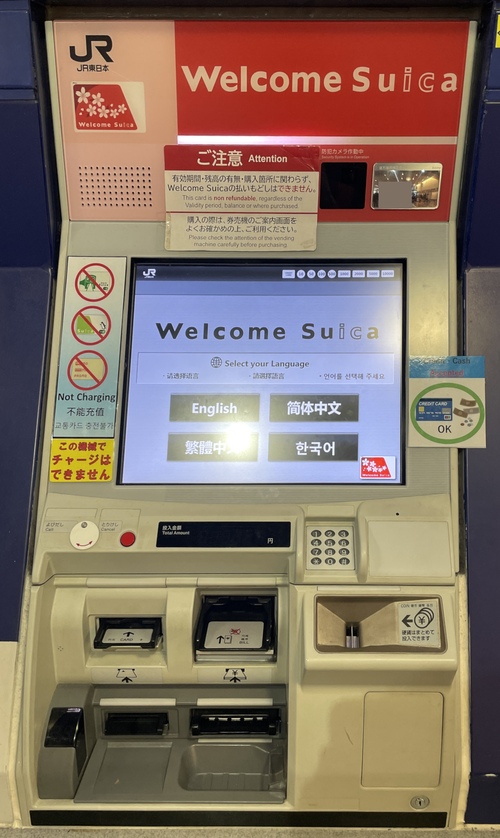

EWV20

現在のJR東日本標準のWelcome Suica専用券売機です。
JREM製のEWV20です。
Welcome Suicaは現金での購入はもちろん、訪日外国人に配慮してクレジットカードでも購入が可能となっています。
成田空港駅、空港第2ビル駅、羽田空港第3ターミナル駅に設置されています。

このWelcome Suica専用券売機で発券した領収書とレファレンスペーパーです。

Welcome Suica購入の領収書

レファレンスペーパー

ページトップに戻る

Suicaグリーン券売機

EVG21

EVG21の操作部

現在のJR東日本標準のSuicaグリーン券売機です。
JREM製のEVG21です。
トレイはSuicaを置く形となっているのでパスケースから取り出すことなくグリーン券の購入ができます。

このSuicaグリーン券売機で発券した領収書です。

Suicaグリーン券購入の領収書

ページトップに戻る

チャージ専用機(外観はオムロンV8(3S2VUシリーズ)風)

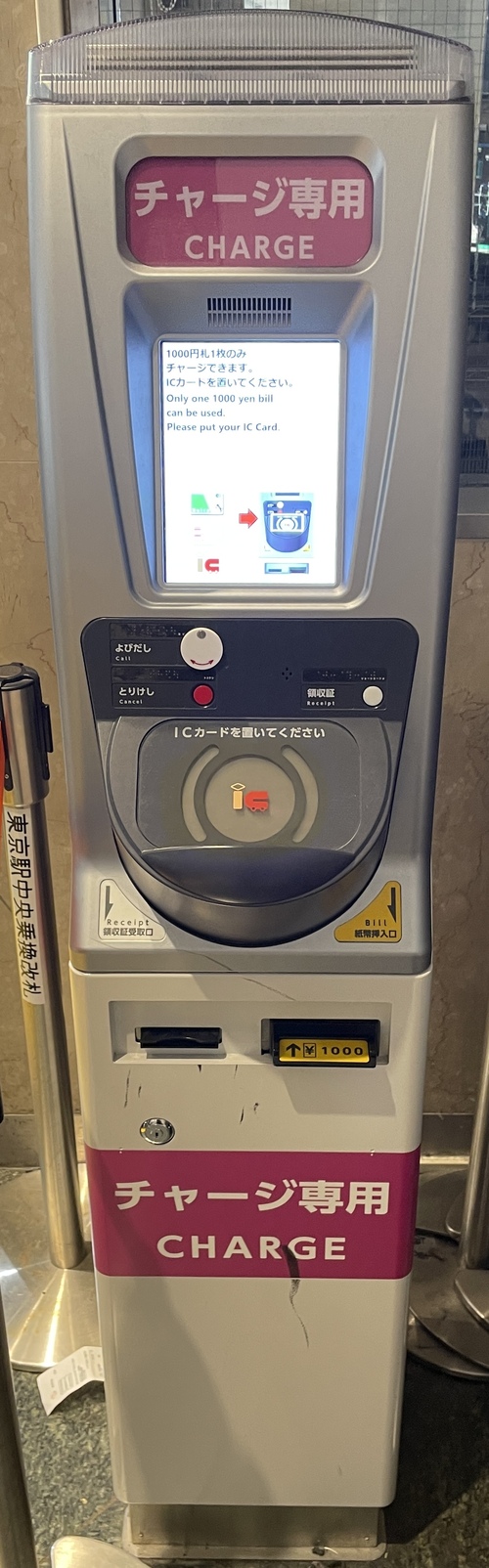

EV22

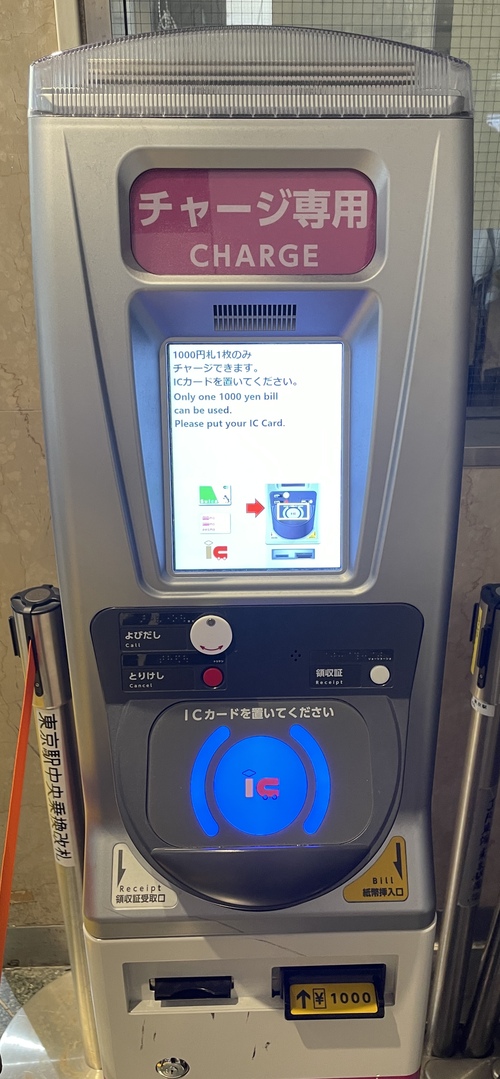

現在のJR東日本標準のチャージ専用機です。
JREM製のEV22です。
トレイはSuicaを置く形となっているのでパスケースから取り出すことなくチャージができます。

このチャージ専用機で発券したチャージ領収書やICカードの履歴印字です。

チャージの領収書
ICカードの履歴印字(20件)	ICカードの履歴印字(100件)	ICカードの履歴印字(50件)

ページトップに戻る

詳細不明(ライナー券用自動券売機)

ライナー券用自動券売機

ページトップに戻る

のりこし精算機

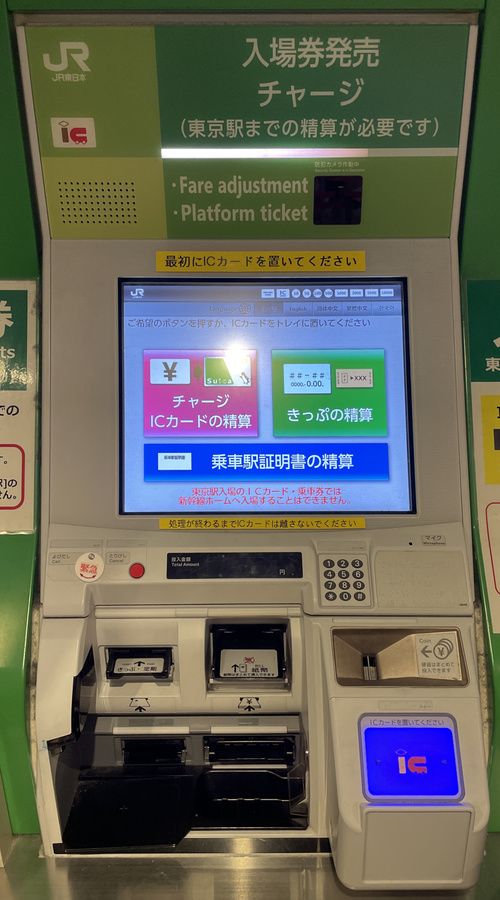

EX20(外観はオムロンV8風)

EX20

上記のEX10の後継機として置き換えが進んでいる新型機です。
硬貨投入口下部にICカードリーダーがあり、ICカードをパスケースから取り出す必要なく処理可能で、モバイル端末にも対応しています。

EX10(外観はオムロンV7風)

EX10

現在のJR東日本標準ののりこし精算機です。
JREM製のEX10です。

この精算機で発券したチャージ領収書です。

チャージの領収書

ページトップに戻る

自動改札機

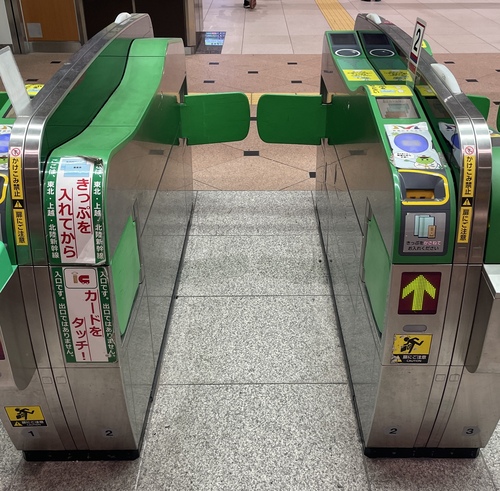

EG30

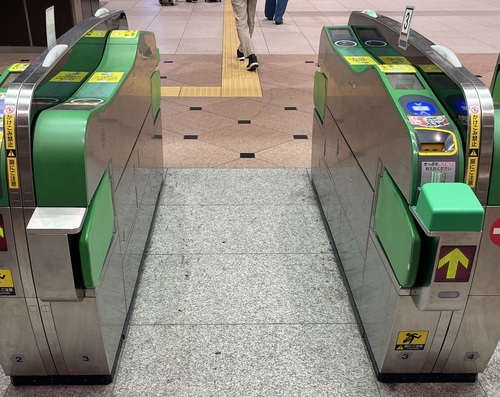

EG30(幅広型)

EG30

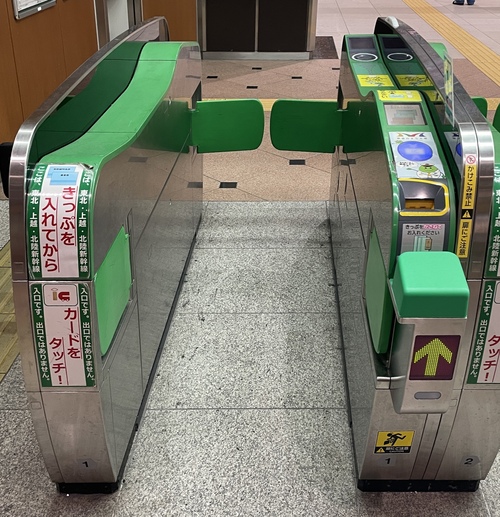

EG30(QRコードリーダー準備)

JREM製のEG30です。
東芝OEM製造のようです。外観はEG-7000に似ています。

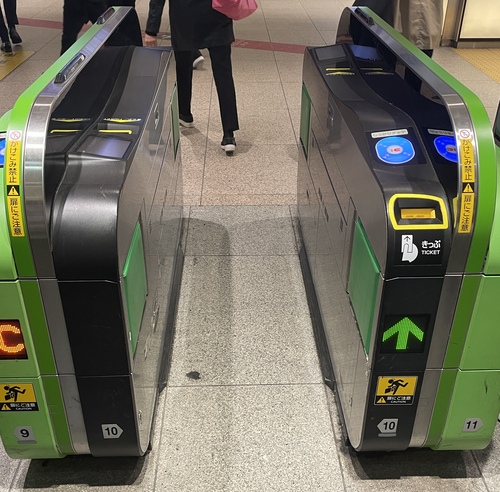

EG40

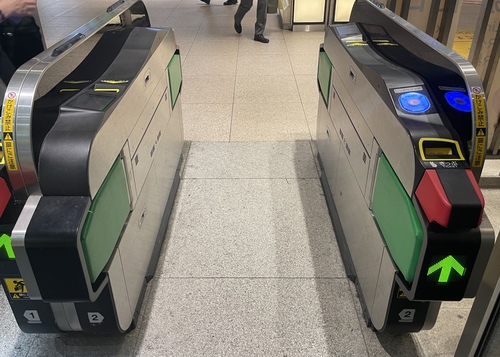

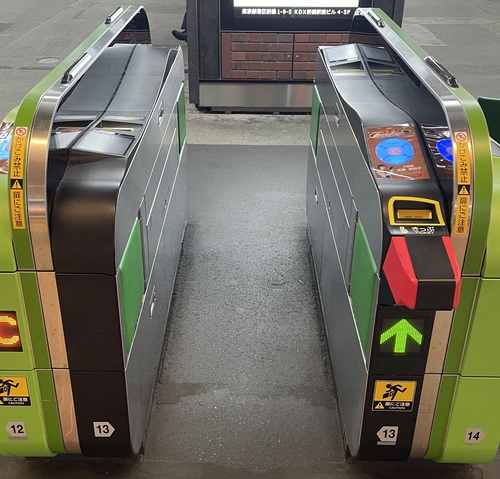

EG40(ワイド型)	EG40	EG40(QRコードリーダー準備)

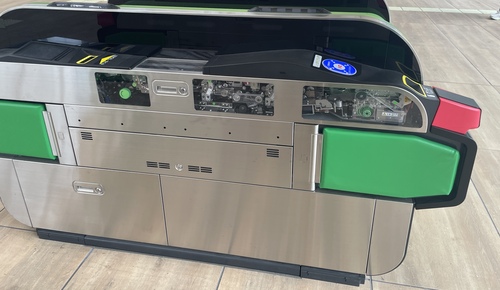

高輪ゲートウェイ駅で見れるEG40の搬送部

JREM製のEG40です。
東芝EG-5200ベースのソフト(新日本橋駅でエラー画面を確認済み)、オムロンPG-Rの搬送部、日本信号OEMの筐体(ランプがGX-8と同等)を集めて大宮車両センター内で組み立てているようです。
品番に「EG」が与えられているのはソフトが東芝EG-5200のカスタマイズ版ということからだそうです。

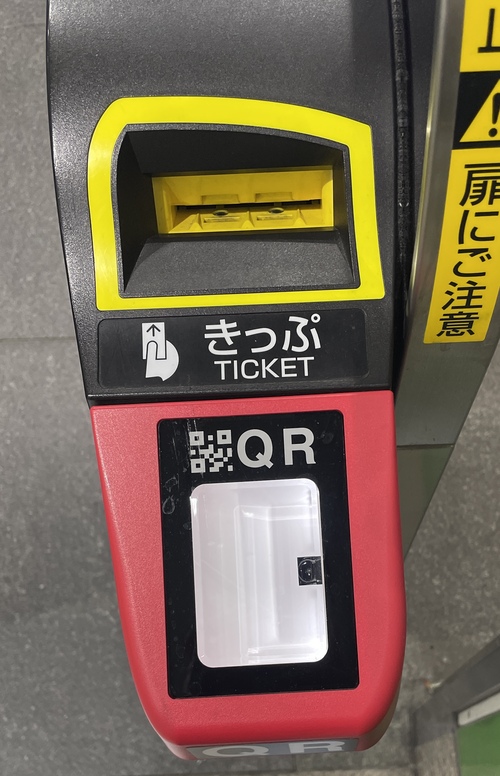

将来のQR乗車券を見越してかQRコードリーダーが準備されている通路もあります。

ICカード専用改札機

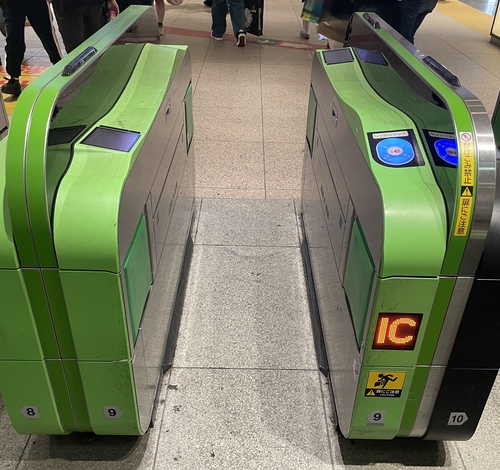

EG40(ICカード専用)

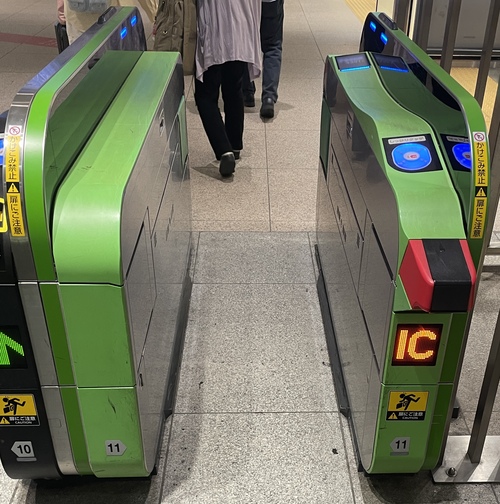

EG40(ICカード専用、QRコードリーダー準備)

きっぷの投入口がないICカード専用の自動改札機です。
区別がつきやすいように改札機全体が緑色にラッピングされています。
将来のQR乗車券を見越してかQRコードリーダーが準備されている通路もあります。
また、高輪ゲートウェイ駅では搬送部が見れる改札機があります。

ページトップに戻る

EG20

EG20(幅広型)

EG20

JREM製のEG20です。
東芝EG-5000ベースのソフト(浜松町駅、水道橋駅でエラー画面を確認済み)、オムロンPG-Rの搬送部、日本信号OEMの筐体(ランプがGX-8と同等)を集めて大宮車両センター内で組み立てているようです。
品番に「EG」が与えられているのはソフトが東芝EG-5000のカスタマイズ版ということからだそうです。
